3D-Digitalisierung mit einer KMG
3D-Scannen mit einer KMG (Koordinatenmessmaschine) ist eine Methode zur Erstellung einer detaillierten digitalen Darstellung eines physischen Objekts durch Erfassung seiner Geometrie. Dieser Prozess kombiniert die Präzision einer KMG mit den Möglichkeiten des 3D-Scannens, um hochgenaue 3D-Messungen und das Reverse Engineering komplexer Maschinenteile oder Werkzeuge zu ermöglichen.
Technische Spezifikationen des 3D-Scannings
Genauigkeit von 0,025 bis 0,04 mm
Auflösung 0,025 mm
Volumen 16 m³
Automatische Ausrichtung
Totale Bewegungsfreiheit

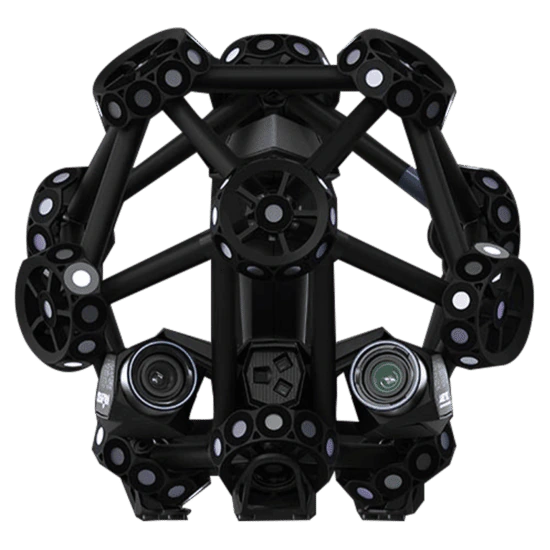

Die Kombination des armfreien Hand-3D-Scanners MetraSCAN und des C-Track Dual-Kamera-Sensors bildet ein einzigartiges Duo, das die präzisesten Messungen im Labor oder in der Produktion liefert.
In Kombination mit dem HandyPROBE Next bietet diese vollständige und leistungsstarke Inspektionslösung taktile Messung und Scannen, um Zuverlässigkeit, Geschwindigkeit, Genauigkeit und Vielseitigkeit zu erhöhen.
Im Vergleich zu anderen 3D-Scannern mit Tastfunktion (z.B. Arm/Scanner, Lasertracker/Scanner oder optischer Tracker/Scanner) erlaubt MetraSCAN 3D totale Bewegungsfreiheit bei deutlich verbesserter Produkt- und Messqualität zu einem erschwinglichen Preis.
Genauigkeit & Geschwindigkeit
MetraSCAN 3D ist die präziseste kombinierte Scan- und Tastlösung am Markt. Die TRUaccuracy-Technologie von Creaform gewährleistet hochpräzise Messungen unabhängig von Bedienerfähigkeiten oder Messumgebung (Instabilität, Vibration, Temperaturänderungen).
Scannt bis zu 1.800.000 Punkte pro Sekunde. Das System ist handgehalten und armfrei, leicht zu erlernen und schnell zu bedienen.

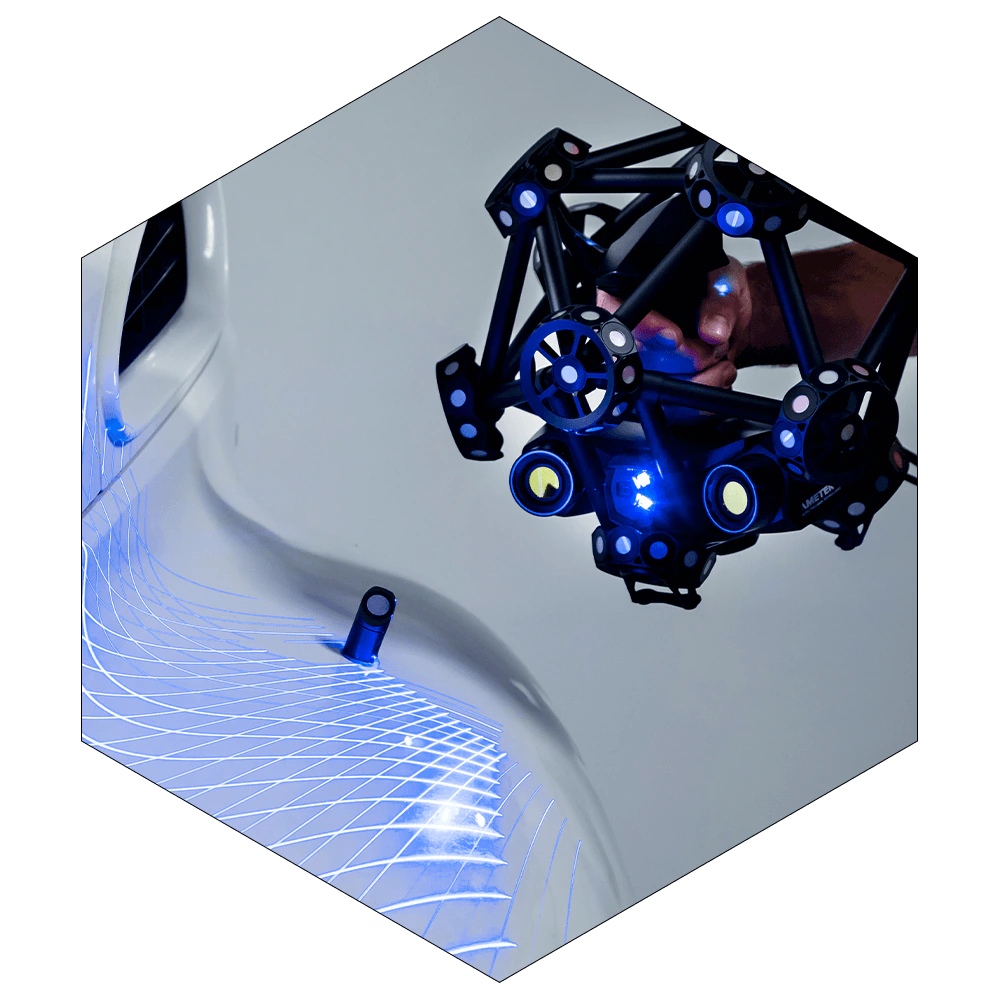

Dynamische Referenzierung & automatische Ausrichtung
Das Koordinatensystem kann buchstäblich an das Messobjekt gebunden werden, wodurch Bewegungen oder Vibrationen eliminiert werden. Die Ausrichtungsfunktion beseitigt manuelle, bedienerabhängige Ausrichtungen und reduziert so Messfehler drastisch.

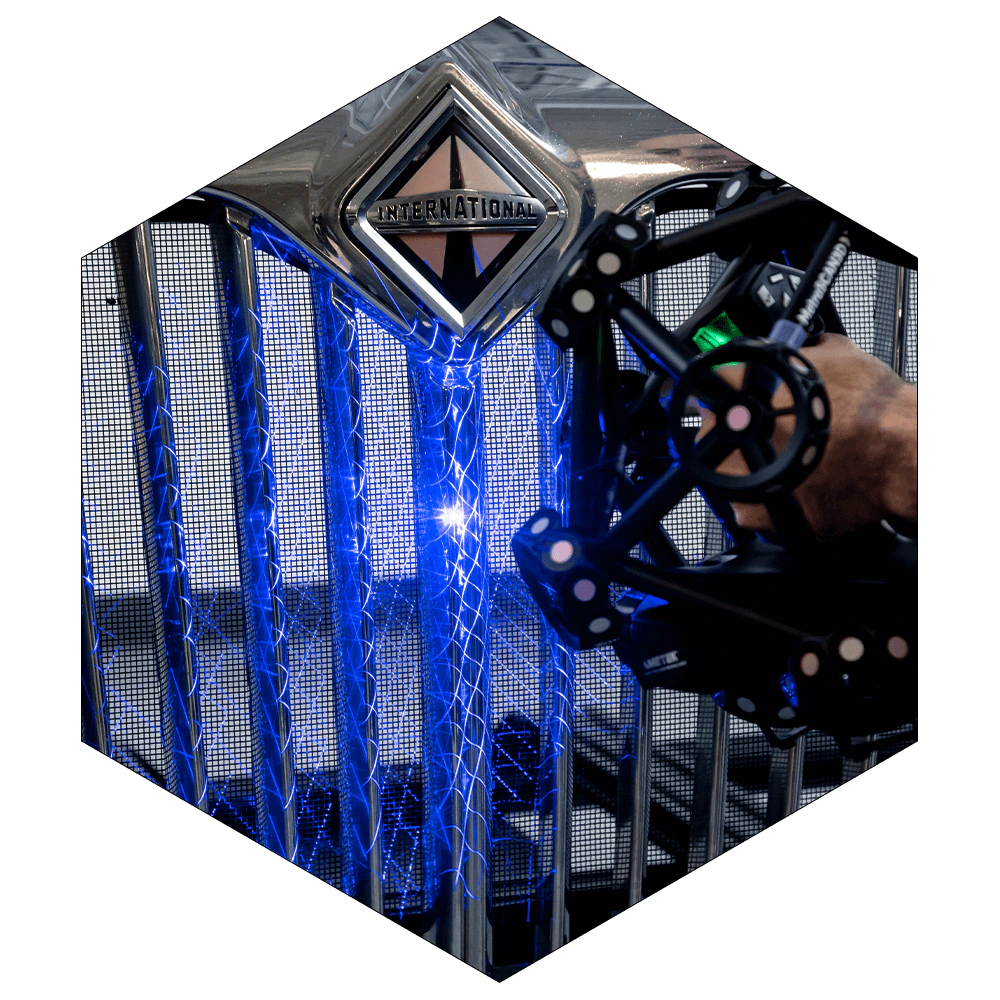

Glänzende Oberflächen scannen!
MetraSCAN3D verwendet bis zu 30 blaue Laserlinien, die jede Oberfläche, auch hochverchromte Teile, ohne Oberflächenvorbereitung scannen können – schnell, präzise und mit wenig Rauschen.
Portabel und flexibel
Im Vergleich zu anderen Systemen mit festem Messvolumen erlaubt MetraSCAN 3D eine einfache und dynamische Volumenerweiterung ohne Genauigkeitsverlust. Die 100% Portabilität ermöglicht präzise Inspektion und Reverse Engineering überall.
Technische Eigenschaften
Die Firma SRSC Ltd verwendet für unsere Kunden das beste verfügbare Modell des Creaform CMM-Geräts, das MetraSCAN Black Elite™ in Kombination mit dem Handy Probe Messgerät und der VXelement-Software zur Umwandlung des gescannten 3D-Modells in die 3D-Design-Software SolidWorks, um die finalen technischen Zeichnungen zu erstellen.
Die technischen Fähigkeiten des 3D CMM-Scanners MetraSCAN Black Elite™ sind in der folgenden Tabelle dargestellt:
Sonde: 0.5 kg (1.1 lb)
C-Track: 5.7 kg (12.5 lb)
Sonde: 68 x 157 x 340 mm (2.7 x 6.2 x 13.4 in)
C-Track: 1031 x 181 x 148 mm (40.6 x 7.1 x 5.8 in)
