Numérisation 3D avec MMT
La numérisation 3D avec une MMT (Machine à Mesurer Tridimensionnelle) est une méthode utilisée pour créer une représentation numérique détaillée d’un objet physique en capturant sa géométrie. Ce processus combine la précision d’une MMT avec les capacités de la numérisation 3D pour fournir des mesures tridimensionnelles extrêmement précises et permettre la rétro-ingénierie de pièces ou d’outils complexes.
Spécifications techniques du scan 3D
Précision de 0,025 à 0,04 mm
Résolution 0,025 mm
Volume de 16 m³
Alignement automatique
Liberté totale de mouvement

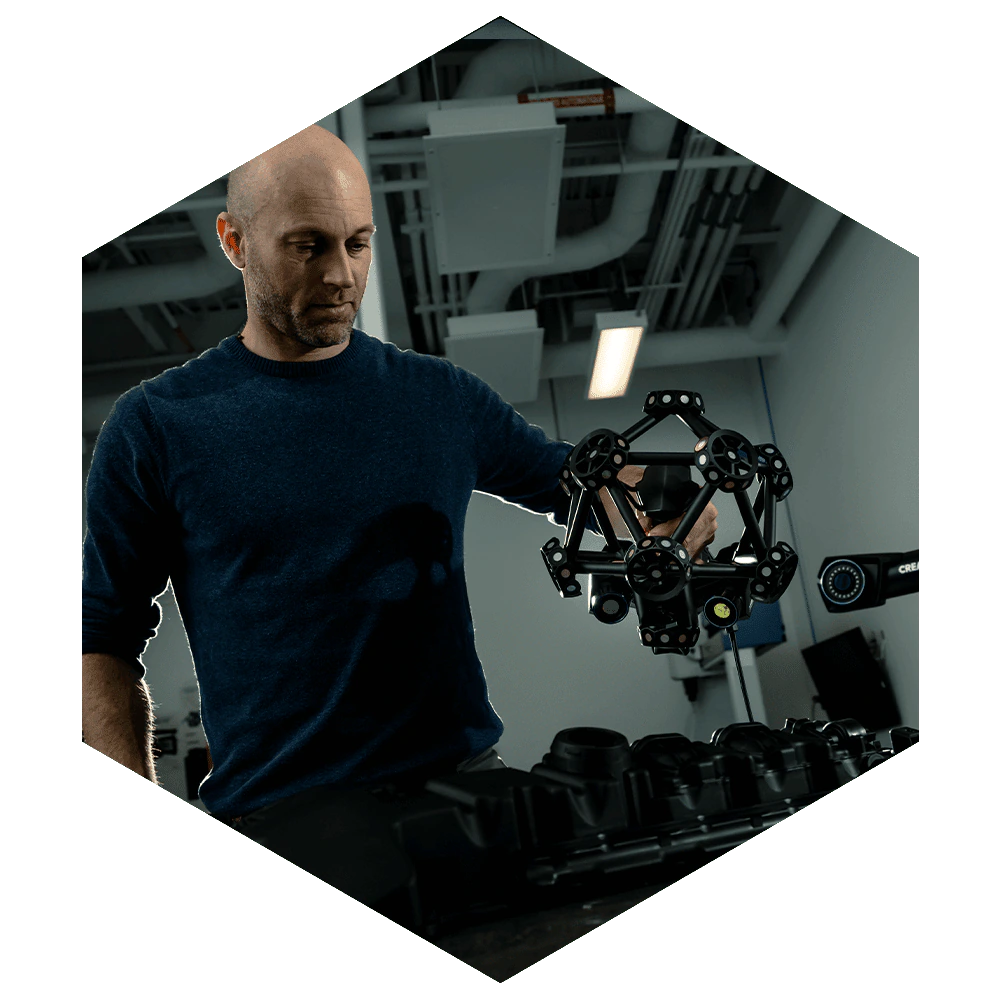

La combinaison du système de scan 3D portatif sans bras MetraSCAN et du capteur à double caméra C-Track forme un duo unique fournissant les mesures les plus précises en laboratoire ou en production.
Associé au HandyPROBE Next, cette solution d’inspection complète et puissante combine sonde et scan pour augmenter la fiabilité, la vitesse, la précision et la polyvalence des processus de mesure.
Comparé à tout type de scanner 3D avec capacité de sonde (bras/scanner, traqueur laser/scanner ou traqueur optique/scanner), MetraSCAN 3D offre une liberté totale de mouvement pour une qualité produit et mesure nettement améliorée à un prix abordable.
Précision & rapidité
MetraSCAN 3D est la solution la plus précise combinant scan et sonde sur le marché. La technologie TRUaccuracy de Creaform garantit des mesures très précises, indépendamment des compétences de l’opérateur ou de l’environnement de mesure (instabilité, vibrations, variations thermiques).
Scanne jusqu’à 1 800 000 points par seconde. Le système est portable et sans bras, facile à apprendre et rapide à utiliser.
Référencement dynamique & alignement automatique
Le système de coordonnées peut être littéralement verrouillé sur les objets mesurés, éliminant ainsi les effets du déplacement des pièces ou des vibrations. La fonction d’alignement supprime le besoin d’un alignement manuel, réduisant ainsi les erreurs de mesure.

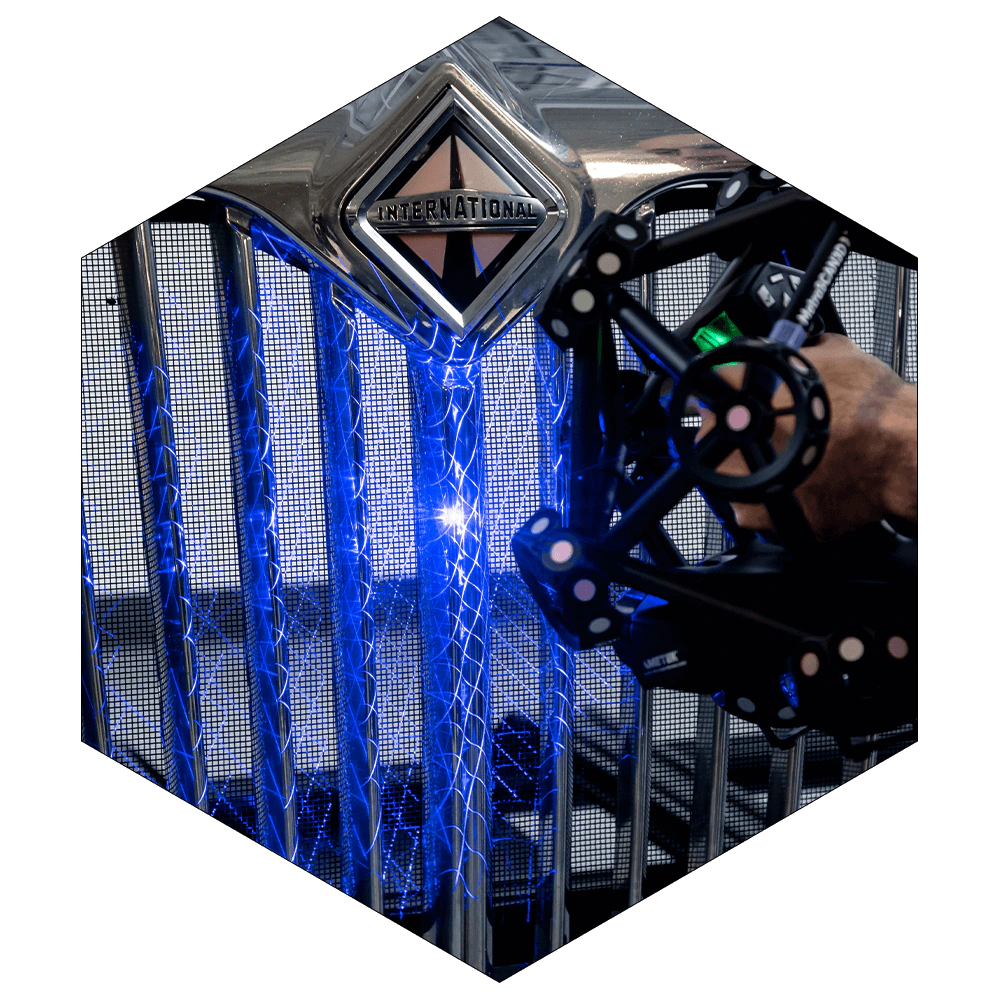

Scanner les surfaces brillantes !
MetraSCAN3D intègre jusqu’à 30 lignes laser bleues capables de scanner toutes surfaces, y compris les pièces chromées, sans préparation. Rapidement et précisément, avec peu de bruit sur le scan.
Portable et flexible
Comparé à d’autres systèmes à volume fixe, MetraSCAN 3D permet d’étendre facilement et dynamiquement le volume de mesure sans perte de précision. Sa portabilité totale permet l’inspection ou la rétroconception des pièces partout.
Caractéristiques techniques
SRSC Ltd utilise pour ses clients le meilleur modèle de MMT Creaform disponible, le MetraSCAN Black Elite™, en combinaison avec la jauge Handy Probe et le logiciel VXelement pour convertir le modèle 3D numérisé en logiciel de conception 3D Solid Works et réaliser les dessins techniques finaux.
Les caractéristiques techniques du scanner 3D MMT MetraSCAN Black Elite™ sont présentées dans le tableau suivant :
Sonde : 0.5 kg (1.1 lb)
C-Track: 5.7 kg (12.5 lb)
Sonde : 68 x 157 x 340 mm (2.7 x 6.2 x 13.4 in)
C-Track: 1031 x 181 x 148 mm (40.6 x 7.1 x 5.8 in)
