EDT obrada teksture površine radnih valjaka
EDT obrada (Electrical Discharge Texturing) predstavlja proces obrade metala promenom njegove teksture, odnosno površinske strukture materijala radnog predmeta (radnog valjka sa završnih Valjačkih linija) pomoću kontrolisanih električnih pražnjenja kojima se stvaraju električni impulsi između elektroda i radnog valjka, što izaziva formrianje mikronskih krateri i udubljenja na njegovoj površini.
Tipovi EDT mašina
S obzirom da je EDT tretman teksture valjaka zapravo proces u kome se pod dejstvom kontrolisanih električnih impulsa između elektroda (jedne, dve ili reda više njih) i samog valjka formiraju mali krateri i vrhovi na površini valjka, pri čemu se proces može odvijati u rastvoru dielektričnog fluida u zavisnosti od konstrukcije EDT mašine. Danas su u svetu rasprostranjena dva tipa dizajna EDT mašina, klasifikovani prema proizvođačima koji ih proizvode:
1. SARCLAD / Herkules model EDT mašine: princip rada jeste da radni valjak rotira oko svoje ose i ostvaruje kretanje samo napred celom svojom dužinom radnog dela, prolazeći tako pored jedne ili dve radne glave za teksturisanje unutar kojih se posredstvom odgovarajućih elektroda (mogu biti od grafita, bakra ili dr.) i dielektričnog ulja kreiraju mikronski krateri i udubljenja odnosno menja se površinska tekstura samog valjka.
Tehničke karakteristike Sarclad EDT mašine: radni režim impulsa (+), 36 elektroda od grafita (raspoređenih na jednoj teksturing glavi (za produkciju do 400 radnih valjaka mesečno), potrebna količina dielektričnog ulja u rezervoaru glave za teksturisanje cca 2.500 litara, dijapazon ostvarive hrapavosti Ra=0,5–13 µm.

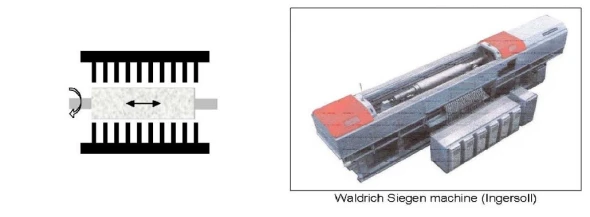

2. WALDRICH Siegen model EDT mašine: princip rada jeste da se radni valjak nalazi potpoljen u rezerovar sa dielektričnim uljem, pri čemu isti rotira oko svoje ose i ostvaruje oscilatorno kretanje napred-nazad odgovarajućim korakom, pri čemu su sa jedne ili obe strane usmerene elektrode od bakra koje posredstvom generatora i proizvedenih električnih impulsa kreiraju mikronske kratere i udubljenja na površini radnog dela valjka
